螺紋件是人類最早發明的簡單機械之一。在古代，人類利用螺紋固定戰袍的鎧甲、壓榨油料和制酒等。由于螺紋具有裝配容易性和可拆性，因此在當今現代仍然被廣泛應用于各種機械制造領域。針對螺紋產品的檢測，則是各企業無法繞開的話題。

傳統的螺紋檢測方法分為兩類：一類是綜合檢測法，另一類是單項檢測法。綜合檢驗法是按照泰勒包容原則，采用通端螺紋量規檢驗螺紋工件的可旋合性，用止端螺紋量規檢驗中徑單項制造偏差，其主要反映螺紋使用的性能檢驗，又稱為功能檢驗。單項檢測法是指用計量工具或儀器對螺紋的大徑、中徑、小徑、螺距和牙側角進行單個參數獨立測量。

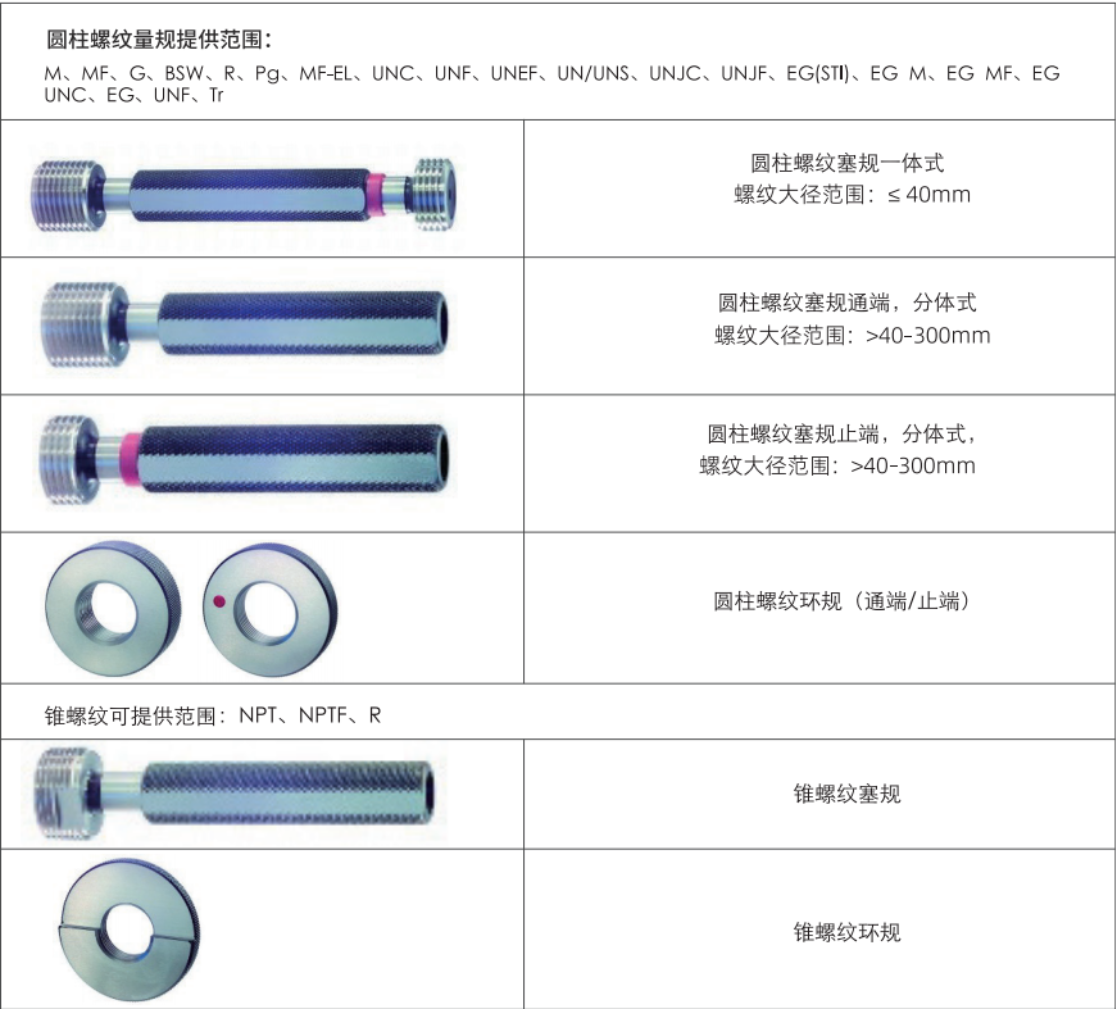

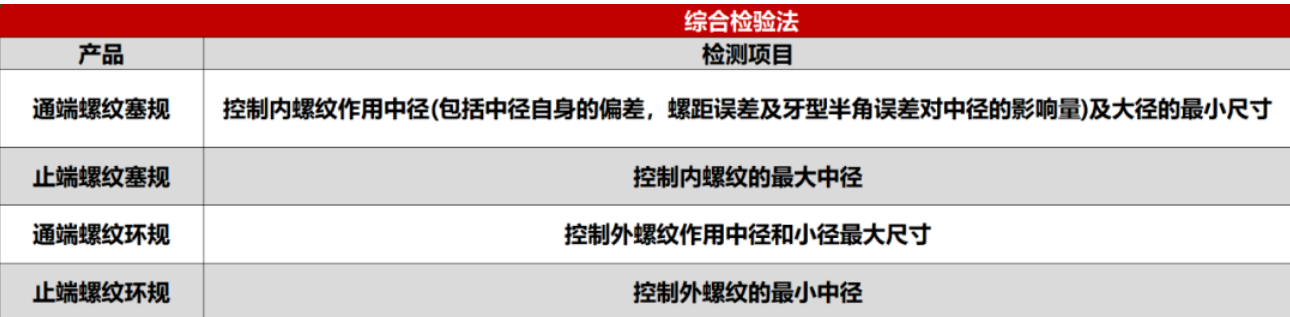

今天我們來詳細談?wù)劸C合檢驗法。根據被測產品是內螺紋和外螺紋的區別，綜合檢驗法則有對應的螺紋塞規和環規。(如下圖)

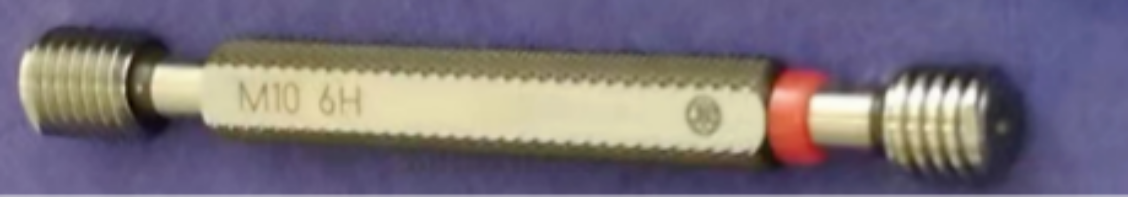

接下來我們以螺紋塞規為例，具體說明其使用方法。通常小于M40時，螺紋塞規是錐度鎖緊式雙頭螺紋塞規，一端是螺紋通端，另一端為螺紋止端。

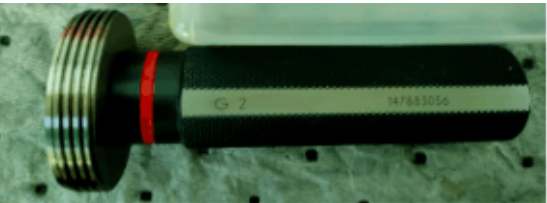

為了做好目視化管理，止端除了刻字標記外，一般也用紅色做出標記（圖一）。大于M40時，螺紋塞規一般是套式塞規，通端和止端分開，以便于減輕使用時的重量（圖二）。

螺紋環規和塞規的使用方法

1、選擇螺紋規時，應選擇與被測螺紋相匹配的規格，尤其是公差等級要完全一致。

2、拆開螺紋規的包裝盒，取出螺紋規，并洗滌附著的防銹油，再用干凈的干布擦干后，檢查螺紋部分是否有傷痕或生銹，經確認完好后再使用，如果發現有碰傷或生銹，可用細油石修整后再使用。

3、使用前，被測螺紋表面也應該洗滌干凈，去除附著切屑、毛邊及雜物。

4、使用時，使螺紋規的通端（止端）與被測螺紋對正后，用大拇指與食指轉動螺紋規或被測零件，使其在自由狀態下輕輕的旋入，不可用力、勉強去旋入。

通常情況下，螺紋規的通規可以在被測螺紋的任意位置轉動,通過全部螺紋長度則判定為合格，否則為不合格品;在螺紋規的止規與被測螺紋對正后，旋入螺紋長度不超過3個螺距為合格，不可強行用力通過，否則判為不合格品。

螺紋環規和塞規的保養方法

1、每月定期涂抹防銹油，以保證表面無銹蝕、無雜質。

2、所有的螺紋規必須經計量校驗機構校驗合格后并在校驗有效期內，方可使用。

3、損壞或報廢的螺紋規應及時反饋處理，不得繼續使用。

4、經校對的螺紋規計量超差或者達到計量器具周檢期的螺紋規，由計量管理人員收回并做相應的處理。

5、量規應存放于溫差小及濕度小的地方。
