以新維度參考形狀測量站
從高精度測軸到滿意的測量結果通常是一個漫長的過程 #96 而 MFU 100 已完全控制了這個過程。只有 MFU 100 有集成的參考元素對幾何偏差進行實時空間補償，以高精度 3D 坐標的方式記錄所有輪廓。
MarForm 的精度和穩定性幾十年來一直受到普遍認可。新款 MarForm MFU
100 的開發目的是以合理的成本在生產區域附近提供 1 升測量體積來測量產品的形位特征。為此，它結合了我們多年的經驗融于一體。

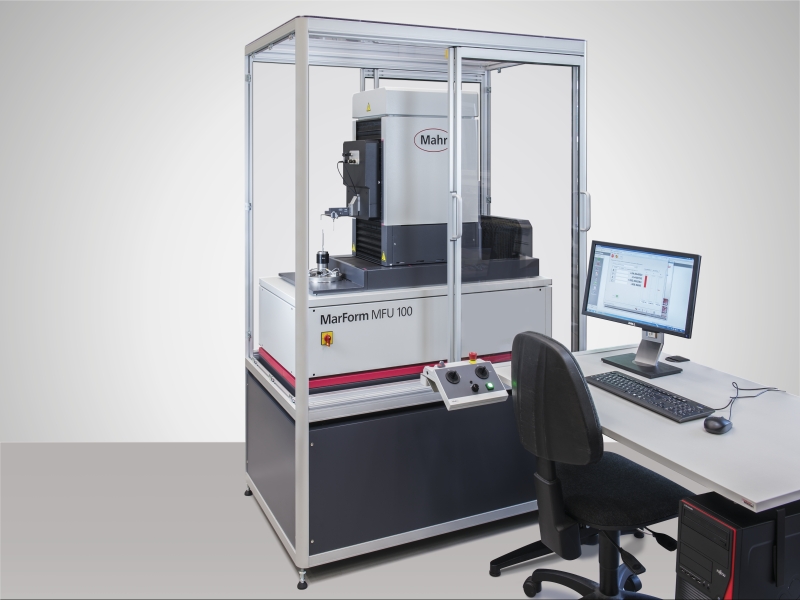

MarForm MFU 100 是精密參考形狀測量中心，以較低的測量不確定性提高了生產過程中的公差范圍，從而降低了生產成本。
圓形圓度測量軸 (C)
機動調心調平工作臺 (X, Y, A, B)
垂直直線度測量軸 (Z)
水平直線度測量軸 (X)
切線多功能軸 (Y)

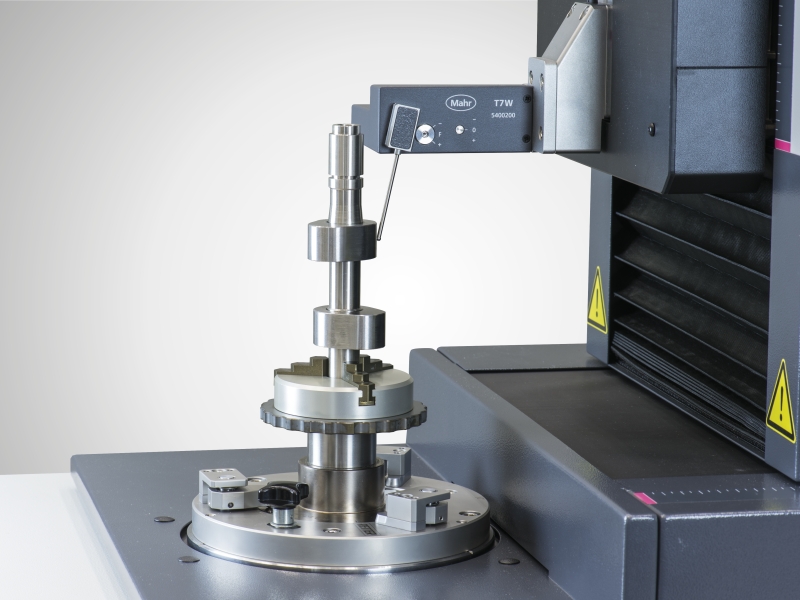

機動長度測頭 T7W
MarWin 形位特征評估軟件
所有測軸均互相協調，可保證較高的測量可靠性水平 X 軸延長到工件中心之外，從而可以在不受其他測量影響的情況下檢查“真正的平行度”。切線 Y 軸是創新的新功能。這個額外的機動軸是傳統形狀測試儀所沒有的新功能，可在無操作員干預的情況下幫助定位迷你工件幾何形狀的頂點。然后即可在正確的位置執行實際的精密測量。這可大幅提高流程的精確度。
Y 軸結合垂直的 Z 軸和水平 X 軸可確定工件直徑。這樣首次實現了以合理的價格根據最大實體原則依標準檢查亞納米級公差 #96。
高分辨率數字刻度結合機器電子元件可保證精度定位，從而可以測試迷你零件的幾何形狀。MarForm MFU 100 也可用于無錯誤表面掃描。
MarWin 軟件包提供了現代測量和評估應用所需的所有功能 #96 包括在公司網絡中保存用戶友好的記錄和電子文件。
控制和評估功能彼此獨立可保證 MarForm MFU 100 經得住未來的考驗和擴展性的檢驗。方便集成新語言版本，以及特殊評估和新標準。MFU
100 也可添加未來的傳感器系統。
簡而言之：MarForm MFU 100 是面向檢測室和生產領域的創新式形狀測量機。
MarForm MFU 110 可選配光學傳感器，可更換為 T7W（機動）
圓度偏差（μm+μm/mm 測量高度）* | 0,01 + 0,0002 |
圓度偏差（μm+μm/mm 測量高度）** | 0,02 + 0,0004 |
軸向跳動偏差（μm+μm/mm 測量半徑）* | 0,02 + 0,0002 |
軸向跳動偏差（μm+μm/mm 測量半徑）** | 0,04 + 0,0004 |
調心調平工作臺 | 自動 |
工作臺直徑 (mm) | 180 |
工作臺負載，居中 (N) | 200 |
速度 (rpm) 50 Hz / 60 Hz | 0.1 至 15 |
直線度偏差/100 mm 測量路徑 (μm)**，Z 軸 | 0.1 |
直線度偏差/總測量路徑 (μm)**，Z 軸 | 0.3 |
跟蹤方向的平行度偏差 Z-/C-軸 (μm) | 0.6 |
測量速度 (mm/s)，Z 軸 | 0.1 至 50 |
定位速度 (mm/s)，Z 軸 | 0.1 至 50 |
直線度偏差/總測量路徑 (μm)**，X 軸 | 0.3 |
垂直度 Y-/C-軸 (μm) | 0.3 |
定位速度 (mm/s)，X 軸 | 0.1 至 50 |
測量速度 (mm/s)，X 軸 | 0.1 至 50 |
檢查產品零件的形狀和位置特征
圓度, 同心度/同軸度, 圓柱度, 徑向跳動，軸向跳動, 全跳動, 直線度, 平行度, 垂直度, 傾斜度, 平面度, 錐度, 直徑, 圓錐度, 傅立葉分析, 線條輪廓, 表面輪廓, 凸輪輪廓
將所有輪廓記錄為高精度 3D 坐標并使用幾何偏差的實時空間補償
完美掃描表面，粗糙度評估
掃描和評估輪廓與形狀
